Ugradnja RouterBoard 411A u RooTena Pacific Wireless R2T2458W kućište

Skraćena veza: http://pedja.supurovic.net/veza/1408

Pacific Wireless je ponudio zanimljivo rešenje kućišta za pakovanje bežičnih uređaja – u istu kutiju u koju se ugrađuje uređaj su smestili i antenu i tako dobili kompaktnu celinu vrlo jednostavnu za montažu. Ova kućišta se prodaju pod zajedničkim nazivom RooTena i postoje u više varijanti. RooTena je najpre namenjena za postavljanje kod klijenta, ali se vrlo dobro može upotrebiti i za spajanje dve tačke i pa i za poneku pristupnu tačku.

Za potrebe jednog linka nabavio sam R2T2458W kućište. Ono je specifično po tome što ugrađena antena radi i na 2.4 GHz i na 5 Ghz. Meni je upravo to trebalo jer nisam još uvek imao precizirano da li će se link raditi na jednom ili drugom opsegu. Da bih mogao da biram opseg, odlučio sam se i da bežični uređaj koji ugradim takođe radi na dva opsega, pa je izbor pao na RouterBOARD sa CM9 bežičnom karticom koja radi na oba opsega.

Osnovne karakteristike RooTena R2T2458W

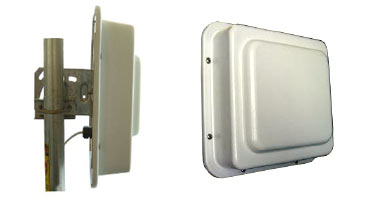

rootena-pacific-wireless-r2t2458w

Dobit: 12 dBi (2400-2485 MHz), 15 dBi (4940-5850 MHz)

Ugao zračenja (na 3 dB): 43° (2.4 GHz) i 22 ° (5 GHz)

Odnos napred-nazad: 25 dB

Polarizacija: vertikalna i horizontalna, postiže se zakretanjem antene

Antenski priključak: RPSMA, RPTNC, MC Card, MMCX, RPMMCX ili U.FL po izboru

Masa: 800 grama

Unutrašnje dimenzije: 229 x 229 x 57 mm

Spoljašnje dimenzije: 267 x 267 x 89 mm

Postoji verzija R2T2458LW koja je plića, njene unutrašnje dimenzije su 229 x 229 x 38  mm a spoljašnje 267 x 267 x 67 m.

Kutija je napravljena od UV stabiliz0vane plastike tako da je dugotrajna. Unutra je ugrađena antena koja se ne vadi, a posebno je postavljena montažna ploča koja se može izvaditi. Na ovu ploču se pričvrste svi potrebni elementi pa se ona vrati u kutiju. Prostora u kutiji ima dovoljno da se mogu ugraditi ne samo namenske ploče kao što je RouterBOARD već i obični fabrički AP uređaji. Poklopac ima zaptivnu traku tako da je zatvorena kutija vodonepropusna. Na poklopcu se nalazi otvor za uvodnik kablova i dve male rupe za sprečavanje kondenzacije. Uz kućište se dobija jedan univerzalni uvodnik za kablove i jedan specijalni vodozaptiveni uvodnik za UTP priključak. U kompletu je i antenski kratkospojnik, u mom slučaju U.FL na RPSMA jer ugrađena antena ima na sebi RPSMA priključak. Ipak, nezgodno je što je na anteni muški RPSMA konektor što nije uobičajeno. Ako se nekim slučajem ošteti ovaj kabal vrlo je teško naći zamenu.

Polarizacija antene se određuje okretanjem cele kutije, prilikom postavljanja nosača antene. Treba unapred odrediti polarizaciju jer se za okretanje kutija mora skinuti i ceo nosač prepakovati pod drugim uglom. Treba voditi računa da prilikom montaže uvodnik uvek bude na dnu kutije zbog curenja kondenzovane vode. Rupe za zavrtnje na poklopcu i kutiji su tako postavljene da poklopac može da se postavi samo ako se ispravno okrene. Ako je uvodnik na poklopcu na donjnoj levoj strani onda je polarizacije vertikalna a ako je na donjoj desnoj, horizontalna. Unutra, na anteni ima nalepnica na kojoj je označena polarizacija antene. Bilo bi dobro da je polarizacija naznačena i spolja.

Ugradnja

Tek kada se skupi sav materijal koji je potreban vidi se da u stvari i nema mnogo posla. Sama upotreba RooTena kućišta je pojednostavila stvari jer je isključila korišćenje posebne antene i antenskih kablova, a odluka da se  RouterBoard 411A napaja preko PoE je isključila i  kablove za napajanje.

Za ovu montažu pripremio sam sledeće:

RooTena kućište (sadrži kutiju sa antenom, uvodnik, kratkospojnik U.FL na RPSMA, unutrašnju ploču za montažu i zavrtnje za ploču i poklopac).

RouterBoard 411A i Wistron Neweb CM9 Wireles MiniPCI karticu

PoE napojni (injektor), univerzalni. Za ovo sam mogao da upotrebim i ručno napravljeni adapter, ali je zahtev bio da se ništa ne budži, nego sve po propisu da se uradi, pa i da se koristi kupovni PoE.

Ispravljač 24 V/0.8A za napajanje RouterBoard 411A

UTP kabal za spajanje sklopljenog uređaja na mrežu i napajanje uređaja

Evo na gomili sve to: u kutiji se nalaze RouterBoard sa bežičnom karticom, PoE, ispravljač i ploča za montažu, a u pozadini je poklopac na koji je već postavljen nosač i uvodnik. Tu negde su i zavrtnji.

rootena-kompletPrvo je potrebno isprazniti antenu da vidimo sa kakvim prostorom raspolažemo. Unutrašnje dimenzije kutije su 229 x 229 x 57 mm, pa RouterBoard 411A stvarno izgleda majušno. Ovde stvarno može da se stavi bilo koji bežični bridž a i dosta rutera koje je kod nas moguće naći na tržištu.

rootena-prazna

Prvo sam ispraznio kutiju. Izvafio sam  je i montažna ploča tako da se na fotografiji vidi reflektor ugrađene antene. Sama antena je po svemu sudeći pričvršćena za kutiju i zavrtnjima i nekom masom, možda silikonom. U svakom slučaju, vađenja antene nema. Na reflektoru antene se vidi RPSMA priključak i mesta za pričvršćenje montažne ploče zavrtnjima.

Jedini posao u postupku gradnje je bio na montažnoj ploči. Ona dolazi cela bez predviđenih nosača za ono što se ugrađuje, što je razumljivo jer u ovu kutiju svašta može da se ugradi, i nemoguće je predvideti mesta za nosače. To znači da sam morao da obeležim i izbušim rupe za odstojnike pomoću kojih sam pričvrstio RouterBoard na ploču. Na slici ispod se vidi ploča sa već postavljenim odstojnicima.

rootena-montazna-ploca

Nažalost, ovi odstojnici se ne dobijaju uz kutiju, već ih je potrebno nabaviti posebno. Za ovu priliku sam iskoristio neupotrebljene odstojnike za montažu matične ploče u kućište standardnog računara. Uspeo sam da ih iskopam četiri komada koliko je potrebno za postavljanje RouterBoard.

Odstojnici se mogu kupiti u specijalizovanim prodavnicama elektronskih delova, nisu skupi i ima ih raznih veličina. Bitne je da navoj na odstojniku ne sme biti predug jer bi onda prošao duboko ispod montažne ploče i udario u antenu. S obzirom da je montažna ploča tanak lim, dovoljno je i najkraći navoj na odstojniku. Sam navoj može biti metrički ili colovni. Za odstojnike sa metričkim navojem morate nabaviti i odgovarajuće matice da ih navrnete sa druge strane i tako pričvrstite odstojnik za montažnu ploču. Colovni navoj ne zahteva maticu jer on sam može da se uvrne u ploču i nju koristi kao maticu. Samo treba izbušiti rupe nešto manjeg promera od navoja da bi navoj mogao da se ureže.

Evo kako je to sve na kraju ispalo – RouterBoard je postavljen na montažnu ploču.

rootena-postavljen-routerboard

Nakon toga ostalo je samo da montažnu ploču pričvrstim u kutiju predviđenim zavrtnjima, da provučem UTP kabal kroz uvodnik i spojim ga u UTP priključak na RouterBoard. Za probu sam upotrebio običan UTP kabal, ali po pravilu treba upotrebiti SFTP kabal, koji ima oklop i uzemljenje.

Kad pomenuh uzemljenje, uz kućište se dobija i jedan limčić, koji treba postaviti ispod jednog od zavrtanja kojima se montažna ploča pričvršćuje u kućište. Taj lim služi da se uzemljenje prenese i na poklopac, jer kada se poklopac postavi on će dodirnuti ovaj lim i tako ostvariti kontakt. Lim se vidi na levoj slici ispod.

Poklopac se na kutiju pričvršćuje zavrtnjima. U uputstvu stoji da zavrnje ne treba mnogo zatezati. Poklopac ima zaptivnu traku koja će dobro da dihtuje i ako je samo malo pritisnuta. Prejako zatezanje može da polomi plastiku kutije ili opšteti i samu zaptivnu traku.

rootena-sklapanje

Kada je i to gotovo ostalo je samo još da povežem PoE i isprobam da li sve radi. Na slici desno je prikazano kako je povezan PoE. On na sebi ima tri priključka. Jedan je za povezivanje ispravljača, a druga dva su UTP priključci s tim da je srednji namenjen za prenos napajanja a krajnji za povezivanje na mrežu. Kabal koji ide iz kutije treba ubosti u srednji, kabal koji ide u mrežu na krajnji priključak i onda spojiti ispravljač.

Odmah ćete čuti zvučni signal koji označava da se RouterBoard uključio, sačekajte malo i čućete poznato “pi-pip” kojim Mikrotik javlja da se podigao i da je ruter operativan. Preostaje samo da se ruteru pristupi preko mreže radi podešavanja. Ja to radim tako što na nekom računaru u mreži pokrenem Winbox, jer sa njim mogu da pristupim Mikrotiku po MAC adresi, da mu dodelim IP adresu i nakon toga da mu pristupam normalno. O osnovnom podešavanju Mikrotika pogledajte uputstvo sa užičke bežične mreže.

Ako baš volite da budete pravi haker, onda ruteru možete da pristupite i serijskim kablom. RouterBoard ima serijski priključak, koji treba da spojite na računar običnim serijskim kablom i tada ćete preko nekog terminal programa moći da pristupite ruteru u konzolnom režimu.
