Wi-Spy spektralni analizator za 2.4/5.x GHz – san administratora bežičnih mreža

Skraćena veza: http://pedja.supurovic.net/veza/1836

Kada se pojave problemi na nekom bežičnom linku, skoro svaki administrator prvo poželi da ima pri ruci spektralni analizator. To je uređaj koji prikazuje šta se sve u jednom trenutku dešava na određenom opsegu frekvencija. Na osnovu toga može se zaključiti mnogo, a za bežične veze koje se ostvaruju na slobodnim opsezima 2.4 GHz i 5.3 / 5.8 GHz to je naročito važno, jer opseg je slobodan i svako može da ga koristi.

Velika otežavajuća okolnost postavljanja bežičnih veza je u tome što ne postoji lak način da se proveri da li je upotrebljena frekvencija slobodna, odnosno koliki je nivo smetnji na njoj. Bežični mrežni uređaji rade u specifičnom režimu i mogu da prikažu samo ako vide da na istoj frekvenciji emituje neki drugi bežični mrežni uređaj. Međutim, pored mrežnih uređaja ove iste frekvencije se koriste za mnogo šta drugo: bežične video kamere i video odašiljače, telefone, telekomande, mikrotalasne pećnice, zvučne monitore za bebe, Bluetooth uređaje raznih namena, bežične mikrofone, RFID uređaje, i ko zna za šta se sve još neko nije setio da upotrebi ovaj opseg. Bilo kojiod ovih uređaja, ako emituje na istoj frekvenciji, može i tekako da ometa bežičnu mrežnu vezu, a da administrator to uopšte ne može da izmeri.

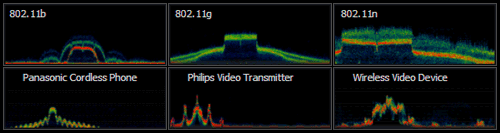

Spektralni otisci nekih uređaja

Spektralni otisci nekih uređaja

Zbog toga je spektralni analizator toliko željena sprava. To je merni instrument koji vidi ama baš sve što se emituje na zadatom opsegu frekvencija, bez obzira na vrstu uređaja. Administratoru koji to ima, teško da može neka smetnja da promakne, a to često može da bude presudno za uspešno ostvaranje veze, naročito u gradskim uslovima gde je verovatnoća ovakvih smetnji izuzetno velika.

Jedini problem je što je spektralni analizator instrument koji je veoma skup. Za opseg od 2.4 GHz neki primitivni modeli koštaju oko 500 – 600 dolara, dok iole ozbiljni modeli koštaju 1500, 3000 dolara pa i mnogo više. To je, čak i za administraciju komercijalnih bežičnih mreža, mnogo, a kamoli za nas koji administriramo neprofitne mrežne zajednice.

Ipak ima rešenja

Firma Metagik (MetaGeek) je izbacila na tržište seriju jeftinih spektralnih analizatora u obliku USB dodataka za računar pod imenom Wi-Spy. Tako su znatno pojeftinili sam uređaj, a posao obrade podataka preuzima računar. U prodaji je samo USB uređaj dok je program Čenelajzer (Chanalyzer) za vindouz, koji u stvari radi posao spektralnog analizatora, besplatan. Podaci o načinu komunikacije sa Wi-Spy uređajima je slobodno dostupan tako da već postoji podrška i za linuks i mekintoš operativne sisteme.

wi-spy-24x

Wi-Spy 2.4x

Vi-spaj ponuda se sastoji od tri uređaja:

Wi-Spy v1 je najstarija verzija spektralnog analizatora. Pokriva opseg od 2400 do 2482 MHz, rezolucija mu je 1 MHz a može da detektuje signale u opsegu od -97 dBm do -50.5 dBm rezolucijom 1.5 dBm. Ovaj uređaj je pogodan za merenje prilikom umrežavanja u prostorijama, sa signalima malog dometa.

Wi-Spy 2.4x je novija verzija koja je značajno unapređena. Pokriva opseg od 2400 do 2495 MHz, rezolucija očitavanja frekvencija mu je 27 – 421 KHz, može da detektuje signale u opsegu -110 dBm do -6.5 dBm rezolucijom od 0.5 dBm i što je najvažnije ima priključak za spoljnu antenu. Ovaj uređaj je dobar za merenja u svim uslovima, kako u prostorijama, tako i prilikom postavljanja linkova na većim rastojanjima.

Wi-Spy DBx je najnovija verzija, koja je još više unapređena, a pre svega to je proširenje mernog opsega tako da pored opsega od 2400 – 2495 MHz, ovaj uređaj meri signale i na opsegu 5.150 – 5.850 MHz, tako da se može upotrebiti za merenja na oba slobodna frekventna opsega koji se koriste za bežično umrežavanje. Kao i prethodni model, može se upotrebiti za sve potrebe merenja i to na oba podržana opsega.

Upotreba

Wi-Spy je osmišljen tako da ga je vrlo jednostavno koristiti. Samo ubodete uređaj u USB priključak računara, i vindouz će ga prepoznati kao uređaj u kategoriji miša i tastature. Nije potrebna instalacija nikakvog upravljačkog programa (drajvera). Nakon toga pokrenete program Čenelajzer i on će odmah početi da prikazuje podatke.

wi-spy chanalyzer

Program pretvara računar u merni instrument koji je vrlo jednostavno koristiti. Radna površina je podeljena u četiri dela: tri vodoravna grafikona koji prikazuju rezultate merenja i uspravno polje kojeima više stranica a sadrži razne dodatne opcije.

Sva tri grafikona pokrivaju zadati frekventni opseg. Opseg frekvencija koje se prate se može podšavati, tako da možete pratiti ceo mogući opseg ili vrlo uzak opseg frekvencija.

Grafikon na vrhu prikazuje očitane signale u protoku vremena. Kako protiče vreme grafikon se pomera naviše, a na dnu se upisuju trenutno očitane vrednosti. Za svaku frekvenciju se ucrtava tačkica čija boja odgovara jačini izmerenog signala, i tako se dobija grafički prikaz koji pokazuje koje su frekvencije više ili manje zauzete protokom vremena.

Srednji grafikon prikazuje zauzetost frekvencija sa protokom vremena. Kako protiče vreme on sabira zauzeće frekvencija i na osnovu toga ucrtava tačke. Boje tačaka odgovaraju učestanosti očitavanja signala datog nivoa. S vremenom, formiraju se oblici po kojima se može prepoznati koji uređaji emituju na kojim frekvencijama, zato to svaki uređaj ima karakterističan „potpis“. Kao što sam već rekao, za razliku od običnih bežičnih mrežnih uređaja, Wi-Spy kartica vidi ama baš sve što bilo koji uređaj emituje na zadatom frekventnom opsegu.

U programu već postoje zabeležene slike karakterističnih odraza koje prave poznati uređaji što može da pomogne u prepoznavanju izvora signala. Korisnici programa šalju snimke uređaja koje naprave tako da se baza stalno povećava.

Donji grafikon prikazuje nivoa izmerenih signala, trenutno izmerene vrednosti – obojeno žuto, maksimalne izmerene vrednosti – obojeno plavo i srednje vrednosti – obojeno zeleno. Ipak, ne treba očekivati da nivo signala izmeren ovim instrumentom budeistikao i kada se meriobičnom bežičnom karticom. Način merenja je drugačiji – bežične kartice ne prikazuju trenutne vrednosti signala.

Merenje se vrši tako što uključite Wi-Spy karticu i program i ostavite ih neko vreme da vrše meenja. Za to vreme će se grafikoni iscrtavati i imaćete sve jasnij upredstavu šta se na frekvencijama može videti.

Wi-Spy ne radi kao obična bežična mrežna kartica takoda ne može da očitava podatke koje emituju bežični uređaji. S obzirom da se Wi-Spy najviše koristi za istraživanje probleme u bežičnom umrežavanju, u program z amerenje je ugrađena opcija da preko dodatne, obične bežične kartice, program očitava koji se bežični uređaji „vide“ i to takođe prikazuje na grafikonima, i tako još više olakša snalaženje i omogući više podataka zarad što boljeg zaključivanja o situaciji na frekventnom opsegu koji se meri.

Odlična opcija je to da program snima sva merenja tako da možete da „premotate“ unazad i pogledate situaciju u bilo kom trenutku u toku merenja. To je vrlo dobro zbog pronalaženja povremenih izvora smetnji – onih koji ne emiuju stalno nego sa većim ili manjim vremenskim razmacima tako da ih je teško pratiti. Podatke možete i snimiti tako da mogu da posluže za kasniju analizu i poređenja sa drugim merenjima.

Wi-Spy 2.4x i Wi-Spy DBx imaju priključak za spoljnu antenu, tako da možete da proverite signale koje hvata antena koju ste već postavili ili da korišćenjem usmerene antene otkrijete iz kog smera dolaze smetnje, da merite smetnje po polarizaciji, da merite karakteristike antena i slično.

Zaključak

Ovakav uređaj je potreban svakm administratoru bežične mreže. Davno sam ga našao na Internetu ali tek sada sam ga i nabavio. S obzirom da je reklativno skup, uglavnom je nedostupan administratorima nekomercijalnih mreža.

Zbog toga, ko god je raposložen, može kod mene da isproba kako uređaj radi, a rado ću ga poneti i na okupljanja administratora mreža tako da više ljudi može da ga proba. Uveren sam da će se mnogi, nakon što uređaj sami probaju, odlučiti da ga nabave.
